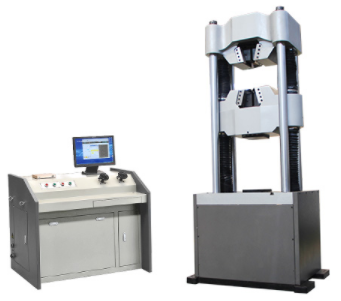

電子拉力試驗機也稱電子拉力機，適用于塑料薄膜、復合材料、膠粘劑、膠粘帶、不干膠、醫用貼劑、保護膜、離型紙、背板材料、橡膠、紙張纖維等產品的拉伸、剝離、變形、撕裂、熱封、粘合、穿刺力、開啟力、低速解卷力等性能測試。拉力機夾具作為儀器的重要組成部分，不同的材料需要不同的夾具，也是試驗?zāi)芊耥樌M(jìn)行及試驗結果準確度高低的一個重要因素。電子拉力試驗機主要由驅動系統、測量系統、控制系統、以及安全裝置組成。

一、驅動系統

主要是用于拉力試驗機的橫梁移動,其原理是由伺服系統控制電機,經過減速箱等一系列傳動機構帶動絲桿轉動,從而控制橫梁移動.通過電機轉速的改變,橫梁的移動速度隨之改變。

二、測量系統

1、位移的測量：采用進口光電編碼器感應變形量

2、形變的測量：是通過引伸計來測量,它是用來測量試樣在試驗過程中產生的形變,電子拉力試驗機裝置上有兩個夾頭,經過一系列傳動機構與裝在測量裝置頂部的光電編碼器連在一起,當兩夾頭間的距離發生變化時,帶動光電編碼器的軸旋轉,光電編碼器就會有脈沖信號輸出,再由單片機處理器對此信號進行處理,就可以得出試樣的形變量。

3、力值測量：通過力量傳感器、放大器和數據處理系統來實現測量。zui常用的力量傳感器是應變片式傳感器,當外力作用在傳感器上時,而引起傳感器內部應變片的變形,導致電橋不平衡，從而引起輸出電壓的變化,并通過測量輸出電壓的變化即可得到所施加外力的大小。應變片式的傳感器國內外種類繁多,主要有筒狀的、輪輻式的、S雙連孔型的、十字梁式等傳感器。

4、橫粱位移的測量：測試原理同形變測量大致相同,都是通過測量光電編碼器的輸出脈沖數來獲得橫梁的位移量。

三、拉力試驗機控制系統

控制拉力試驗機運作的系統.人們通過操作臺面可以控制試驗機的運作,通過顯示屏可以獲知試驗機的狀態及各項試驗參數,如設備帶有電腦的話,也可以由電腦實現采集和分析數據、實時顯示測試數據及曲線、存儲試驗結果、自動完成試驗報告、試驗結果打印。拉力試驗機同電腦之間的通信一般都是使用RS232串行通信方式,它通過計算機背后的串口(COM號)進行通信,此技術比較成熟、可靠，使用方便。

四、安全裝置

1、緊急停機裝置;上下行程限定裝置;漏電自動斷電系統;

2、荷過載停機保證;自動斷點停機功能。

以上內容就是小編為大家介紹的電子拉力試驗機由哪些結構組成的，希望我的介紹能夠幫助到大家。
