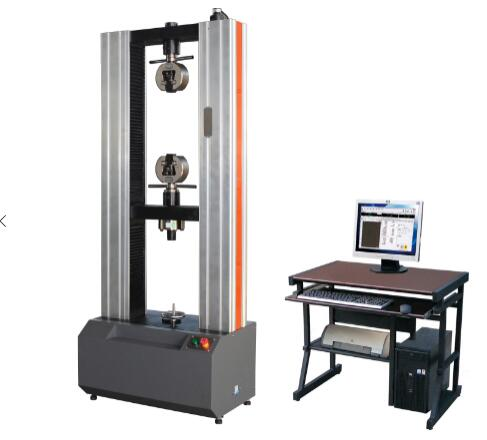

土工布專用微機控制試驗機采用雙空間門式結構，上空間拉伸，下空間壓縮、彎曲。主機部分由四立柱、上橫梁、中橫梁、工作臺組成門式框架，調速系統安裝在工作臺下部，由調速精度 高、范圍寬、性能穩定的伺服電機通過同步齒形帶減速系統帶動滾珠絲杠副旋轉，滾珠絲杠副驅動中橫梁，帶動拉伸附具(或壓縮、彎曲附具)上下移動，實現試樣 的加荷和卸載。該結構具有高剛度、高效率、傳動穩定等優點。

本土工布專用試驗機單片機作為硬件平臺，準確實時采集處理數據，測控界面溫和、直觀層次分明清晰、操作簡單等特點。

技術指標 WDW-50

試驗機等級 1級或0.5級

試驗力測量范圍 zui大試驗力的(0.4%～100%)

試驗力測量精度

zui大試驗力的(0.2%～100%)測量范圍內，優于示值的±1%(1級);

zui大試驗力的(0.4%～100%)測量范圍內，優于示值的±0.5%(0.5級)

試驗力分辨力 ±300000碼

變形zui大值 10mm

變形測量范圍 引伸計滿量程的0.2%-100%

變形測量精度 引伸計滿量程的0.2%-100%范圍內，優于示值的±1%(1級);

位移測量精度 優于示值的±1%(1級);優于示值的±0.5%(0.5級)

位移分辨力 0.001mm

位移速度(mm/min) 0. 005 ~ 500

拉伸行程 700

壓縮行程 600

試驗寬度 400

力控速率調節范圍 0.005--5%Fs/s

力控速率控制精度 為±1%設定值以內

變形速率調節范圍 0.005—5%Fs/s

變形速率控制精度

速率<0.05%Fs時，為±1%設定值以內;

速率>0.05%Fs時，為±0.5%設定值以內

位移速率控制精度

速率<0.01mm/min時，為設定值的±1%以內;

速率≥0.01mm/min時，為設定值的±0.5%以內。

恒力、恒位移、恒變形控制范圍 0.5%~100%Fs

恒力、恒位移、恒變形控制精度

設定值≥10%Fs時，為設定值的±0.1%以內;

速率<10%Fs時，為設定值的±1%以內

工作環境 室溫10～35℃，濕度20%～80%

主機外形尺寸(寬×深×高)(mm) 750*500*1850

主機重量 400
